Dedektör & Sensör Superior

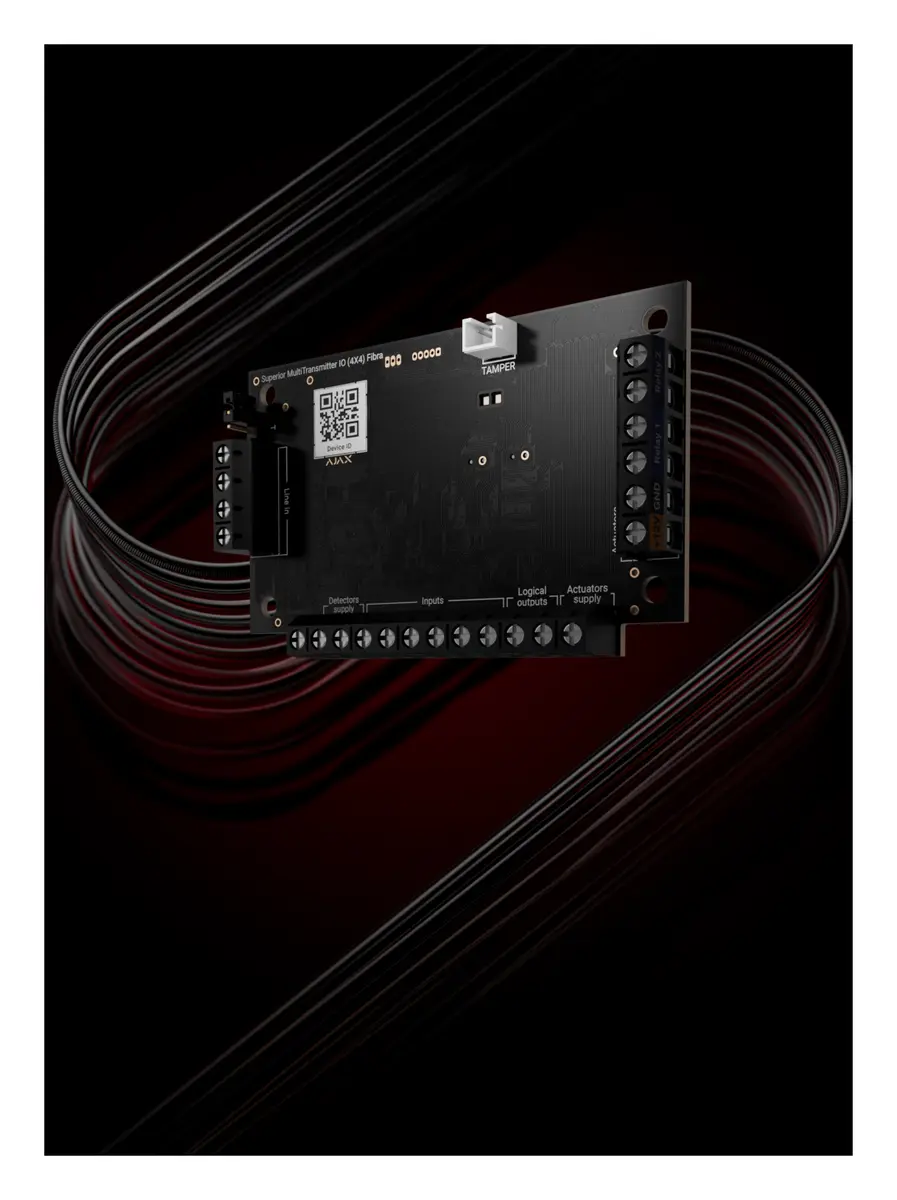

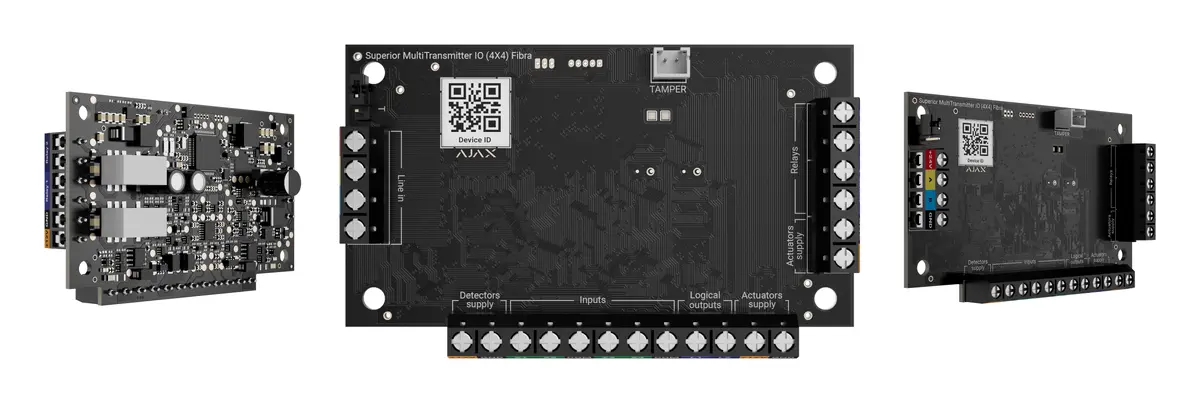

Ajax Superior MultiTransmitter IO (4X4) Fibra Kablolu Çok Girişli Entegrasyon Modülü (Harici Dedektörler İçin)

ModelSuperior MultiTransmitter IO (4X4) Fibra

Ajax Superior MultiTransmitter IO (4X4) Fibra, bir modül / entegrasyondur. 4 giriş ve 4 çıkışlı kablolu modül. Üçüncü taraf cihazları bir Ajax sistemine entegre etmek için tasarlanmıştır. Öne çıkan özellikleri: Grade 3 güvenlik seviyesi.

Bağlantı: Hibrit
Sertifika: Grade 3

Fiyat ve stok bilgisi alınAynı gün dönüş

Adet ve proje bilginize göre güncel fiyat, stok ve teslim süresini iletelim.

Ara WhatsApp

Distribütör garantili

81 ile sevkiyat

Teknik destek

4 giriş üçüncü taraf cihazları bağlamak için
4 çıkış (2 lojik ve 2 röle çıkışı) bağlı cihazlara güç beslemesini kontrol etmek için
Kapı kilitleme sistemlerinin kolay entegrasyonu kaçınılmazlık ilkesine göre
Giriş ve çıkışların iki çalışma modu atım ve çift konumlu cihazlar için
Çok sayıda olay türü bağlı cihazlar için
Zaman açısından etkin kurulum otomatik EOL direnç ölçümü sayesinde
KeyArm Zone ve panjur modları
Fibra kablolu iletişim

Teknik özellikler

Üretici veri sayfasından derlenmiştir; proje öncesi güncel datasheet ile teyit edilmesi önerilir.

Genel 4 satır

Ürün kodu	MTR.IO.F
Ürün serisi	Superior
İletişim teknolojisi	Fibra (kablolu)
Sertifikalar / uyumluluk	Grade 3 (EN 50131), PD 6662:2017, INCERT, VSÖ

İletişim 5 satır

Fibra iletişim teknolojisi	Komutları, alarmları ve olayları ileten tescilli kablolu iletişim teknolojisi., Başlıca özellikler:, İki yönlü iletişim, Sabotaja karşı gelişmiş koruma, Anında bildirimler, Ajax uygulamalarından uzaktan kontrol ve yapılandırma
Hat bağlantısı	4 çekirdekli kablo
Bağlantı	Fibra hattının herhangi bir noktasına, Cihaz, hub'ın veya başka bir cihazın arkasına kurulabilir.
Fibra hat uzunluğu	2,000 m'ye kadar, U/UTP cat.5 çift bükümlü kablo kullanıldığında.
Şifreli iletişim	Depolanan ve iletilen tüm veriler dinamik bir anahtar içeren blok şifreleme ile korunmaktadır.

Girişler 7 satır

Üçüncü taraf cihazlar için giriş hattı sayısı	4
Giriş terminalleri	Z1–Z4 — üçüncü taraf kablolu cihazlar bağlamak için girişler, COM — üçüncü taraf kablolu cihazların sinyal kontaklarını bağlamak için ortak girişler
Bağlantı türü	NO, NC, EOL, 2EOL, 3EOL, panjur, 100 Ω artışla 1 kΩ'dan 15 kΩ'a kadar EOL direnci ile.
EOL direnç taraması	EOL direncini otomatik olarak ölçmenizi sağlar.
Bağlı sensörlerin çalışma modu	Alarm algılama, Kapıların açıldığını, titreşimi, cam kırılmasını, gaz ve su sızıntısını vb. algılayan bağlı üçüncü taraf cihazlardan alarm alınmasına olanak tanır., Kurma modlarını değiştir (KeyArm), KeyArm, sistemin ve bireysel grupların kurulmasını/çözülmesini veya Gece modunu ayarlamayı sağlar., Engelleme elemanının kontrolü, Engelleme elemanı piminin konumunun kontrol edilmesine olanak tanır., Sürgü kilidinin kontrolü, Sürgü anahtarı kilidinin konumunun kontrol edilmesine olanak tanır.
Çalışma modu	darbe, çift konumlu, Ajax uygulamalarında yapılandırılabilir.
Üçüncü taraf cihazlara kablolu bağlantının uzunluğu	400 m'ye kadar, EOL bağlantı tipi için cihaz, harici bir güç kaynağı ile besleniyorsa bakır iletkenli U/UTP cat.5, 4×2×0.51 mm (24 AWG) kablo veya bakır iletkenli 4×0.22 mm sinyal kablosu (100 m başına 22 Ω kablo direnci) kullanılır. Bir entegrasyon modülü tarafından güç verilen cihazlar için maksimum bağlantı uzunluğu kablo direncine ve sensörün akım tüketimine bağlıdır.

Çıkışlar 5 satır

Üçüncü taraf cihazlar için çıkış hattı sayısı	4, Cihaz, 2 adet lojik çıkış ve 2 adet kuru kontaklı röle ile donatılmıştır.
Çıkış terminalleri	Relay1, Relay2 — üçüncü taraf kablolu cihazları bağlamak için röle çıkışları. Maksimum anahtarlama akımı 1 A'dır, L1, L2 — maksimum 25 mA yük kapasitesine sahip üçüncü taraf kablolu cihazları bağlamak için mantık çıkışları
Çıkış modları	Röle, Bağlı üçüncü taraf cihazların kontrol edilmesine olanak tanır (sadece röle çıkışları için)., Engelleme elemanı, Engelleme elemanının kontrolüne olanak tanır., Elektrikli kilit, Elektrikli kilidin kontrolüne olanak tanır.
Zamanlayıcı ile durum değiştirme	Etkinse bağlı cihaz, seçilen Çalışma süresi sona erdiğinde otomatik olarak karşıt duruma geçer.
Çalışma süresi	1 sn'den 3 dk'ya kadar, Ajax uygulamalarında her röle için ayrı ayrı olacak şekilde darbe modu için yapılandırılabilir.

Başlıca özellikler 6 satır

Otomasyon senaryoları	Ajax uygulamalarında her röle için ayrı ayrı yapılandırılabilirler.
Röle durumu stabilitesi	Bu özellik etkinse hub'dan gelen güç kaynağı kesildikten sonra bile röle kontaklarının mevcut durumu aynı kalır.
Engelleme elemanı konumunu kontrol etme	Bu özellik, cihazın çalışmasını kontrol etmenize veya konumunu zorla değiştirmenize olanak tanır.Engelleme elemanı çıkış modu seçildiğinde Ajax uygulamasında ayarlanır.
Kaçınılmazlık prensibi	Superior MultiTransmitter IO (4X4) Fibra, kaçınılmazlık prensibine (Almanca: Zwangsläufigkeit) göre kurma/çözme sırasında otomatik kapı kilitleme/kilit açma için gerekli üçüncü taraf cihazların bağlanması için hepsi bir arada bir çözümdür.
Farklı olay türü	Bir Ajax uygulaması, kablolu cihaz girişleri için olay türlerini belirtir. The selected type determines the text of alarm notifications and events of the connected device, as well as event codes transmitted to the CMS. A PRO or a user with admin rights in an Ajax app can configure the type of event.
Uzaktan aygıt yazılımı güncellemesi	Yeni bir aygıt yazılımı mevcut olduğunda sistemi yapılandırma haklarına sahip bir yönetici veya PRO, Ajax uygulamalarında güncellemeyi başlatabilir.

Sabotaj koruması 5 satır

Kurcalama alarmı	Kapak açıldığında veya cihaz yüzeyden ayrılmaya veya montaj panelinden çıkarılmaya çalışıldığında bildirim. Cihaz, modüle bir tamper kartı bağlanmasını sağlayan bir konnektöre sahiptir. Bu, ayrı olarak satılan Case içinde mevcuttur.
Yanıltıcı sinyallere karşı koruma	cihaz kimlik doğrulaması
Bağlantı kaybı algılama	36 sn sonra, Algılama süresi Jeweller/Fibra ayarlarına bağlıdır.
Kablolu bağlantı kaybı, kısa devre ve arızaların anında tespiti	2EOL/3EOL bağlantısı kullanıldığında, Bağlantı türüne göre değişir.
Güç çıkışlarındaki kısa devreleri anında algılama	Algılamanın ardından sistem güç kaynağını durdurur ve kullanıcıya bir bildirim gönderir.

Güç kaynağı 4 satır

Fibra hattı	12−28 V⎓, 24 V⎓ nominal voltajda 330 mA'ya kadar, Hub, cihaza güç sağlar.
Bağlı kablolu cihazların güç kaynağı	12 V⎓, 500 mA'ya kadar, Üçüncü taraf cihazların 12 V⎓ nominal voltajda maksimum toplam akım tüketimi 500 mA'yı geçmemelidir.
Giriş cihazları için güç terminalleri	+12V — üçüncü taraf kablolu sensörler için 12 V⎓ güç kaynağı çıkışı, GND — güç topraklaması
Çıkış cihazları için güç terminalleri	+12V — elektrikli kilitler ve 12 V⎓ engelleme elemanları gibi üçüncü taraf elektromekanik elemanlar için güç kaynağı çıkışı, GND — üçüncü taraf elektromekanik elemanların güç topraklaması

Kart 4 satır

Boyutlar	93 × 55 × 27 mm
Ağırlık	46 gr
Çalışma sıcaklığı	−10 °C ila +55 °C
Çalışma nemi	yoğuşma olmadan %75'e kadar

Komple set 1 satır

Paket içeriği	Superior MultiTransmitter IO (4X4) Fibra, Hızlı kurulum rehberi

Standartlar ve sertifikalar 6 satır

Güvenlik alarmı standartlarına uygunluk	EN 50131-1:2006 / A1:2009 / A2:2017 / A3:2020, EN 50131-3:2009, PD 6662:2017*
Güvenlik Seviyesi (SG)	3
Tehlikeli Maddelerin Kısıtlanması Direktifi (RoHS)	EN IEC 63000:2018
Elektromanyetik Uyumluluk Direktifi (EMC)	EN 55032:2015+A1:2020, EN 55035:2017+A11:2020
EN 50131'e göre çevresel sınıf	II
Elektronik güvenlik teknolojisi ürünlerinin tanınması ve tescili	Onaylanmış cihaz sınıfları:, GS-H, GS-H, P/S

Genel bakış

Ajax Superior MultiTransmitter IO (4X4) Fibra kullanım alanları ve özellikleri.

Ajax tarafından desteklenen güvenlik ve otomasyon

Superior MultiTransmitter IO (4X4) Fibra, neredeyse tüm kablolu güvenlik cihazlarını Ajax ekosisteminin bir parçası haline getirir. Eski ekipmanlara yeni bir soluk getirip her karmaşıklıktaki projeler için akıllı bir güvenlik sistemi oluşturmak üzere Ajax portföyü dışındaki cihazları bağlayın. Dört giriş bağlı dedektörlerden alarmları alırken, dört çıkış sürgü kilitleri, engelleme elemanları ve sirenler gibi üçüncü taraf cihazları kontrol eder. Modülü, kaçınılmazlık ilkesine (Almanca: Zwangsläufigkeit) göre sağlam kapı koruması kurmak için ideal bir çözüm haline getirir. Uygulama içi güvenlik kontrolü, otomasyon senaryoları ve bilgilendirici bildirimlerle eşsiz Ajax deneyimini üçüncü taraf ürünlere taşıyın.

Eskiyi inovatife dönüştürün

Ajax entegrasyon modülleri sayesinde eski bir alarm sistemini değiştirmek için bir servet harcamanıza gerek yok. Superior MultiTransmitter IO (4X4) Fibra, eski ancak kullanılabilir ekipmanlara dayalı modern bir güvenlik ve otomasyon sistemi kurmanıza yardımcı olur. Dört giriş ve dört çıkışa sahip bu entegrasyon modülü, küçük ve orta ölçekli işletmeler için mükemmel bir çözümdür. Diyelim ki bir dükkanda halihazırda birkaç üçüncü taraf dedektör ve bir tuş takımı var. Sağlam bir izinsiz giriş koruması düzenlemek için bunları kapı kilitleri, sirenler ve flaş ışıkları ile birlikte bir Ajax sistemine entegre edin. Tek bir entegrasyon modülü, mevcut sisteminizin en yeni Ajax cihazlarıyla çalışmasına, otomasyon senaryolarına katılmasına ve Ajax uygulamalarına ayrıntılı bildirimler göndermesine olanak tanır.

Otomasyonlu güvenlik ile daha az zahmet

Üçüncü taraf cihazlarını Superior MultiTransmitter IO (4X4) Fibra çıkışları aracılığıyla bağlayın ve bunları güvenli ve akıllı bir otomasyon sistemininbir parçası haline getirin. Potansiyelsiz (kuru) kontaklara sahip iki röle çıkışı ile modül sirenleri, flaş ışıklarını ve diğer elektrikli cihazları açar ve kapatır. İki lojik çıkış, kaçınılmazlık ilkesine göre güvenli bir kapı kilitleme sistemi oluşturmak için uygun olan sürgü kilitleri ve engelleme elemanları gibi kapı korumasını entegre etmek için tasarlanmıştır. Ajax uygulamaları, sistemin kurulmasında ve yönetilmesinde son derece esneklik sunar. Kurulumcular her çıkış için ayarları belirleyebilir ve atım ve çift konumlu çalışma modları arasında seçim yapabilirler. Bağlı cihazlar Ajax uygulaması aracılığıyla kontrol edilebilir veya otomasyon senaryolarıyla çalışabilir. Güvenliği artırmak ve insan hatasını en aza indirmek için, kurulumcular uygulama içi kontrolü devre dışı bırakabilirler.

Ajax sisteminin sınırsız potansiyeli

Superior MultiTransmitter IO (4X4) Fibra, Ajax sistemlerinin yeteneklerini en karmaşık ve niş projelere bile genişletir. Modülün giriş ve çıkışları, kurulumcuların kızılötesi veya mikrodalga hareket dedektörleri, ev tipi gaz sensörleri, termostatlar, şamandıra sensörleri, kapı kilitleri, flaş ışıkları, biyometrik kimlik doğrulamalı tuş takımları ve panjurlar dahil olmak üzere Ajax portföyü dışındaki hemen hemen tüm cihazları entegre etmesine olanak tanır. Entegrasyon modülü aracılığıyla bunları bir Ajax hub'ına bağlayın, her cihaz için bir olay türü belirleyin ve Ajax uygulamasındaki herhangi bir tehdit veya etkinlikten haberdar olun. Özel bir olay türüne sahip cihazlar alarmları tetiklemez ancak bir olay bildirimi gönderir ve alarm dışı otomasyon senaryolarını etkinleştirebilir.

Bilgilendirici bildirimlerle güncel kalın

Superior MultiTransmitter IO (4X4) Fibra üzerinden bağlanan üçüncü taraf cihazları, güvenlik şirketlerini ve kullanıcıları sistemdeki olaylardan Ajax ürünleri ile aynı seviyede haberdar eder. Bağlı cihazın adını ve güvenlik grubunu belirleyin ve ona bir sanal oda atayın. İzinsiz giriş, yangın veya yardımcı alarm gibi mevcut 10'dan fazla olay türünden birini seçin. Bir alarm tetiklendiğinde, AİM ve kullanıcılar neyin ve nerede olduğunu gösteren ayrıntılı bildirimler alır. Superior MultiTransmitter IO (4X4) Fibra ayrıca iletişim kaybı gibi arızalar konusunda da kullanıcıları uyarır.

Benzersiz kablolu teknoloji

Fibra, cihazlar ve Fibra hattını genişleten bir hub veya modül arasında güvenli iki yönlü iletişim için Ajax'ın tescilli teknolojisidir. Sabotaj, sahtecilik ve veri hırsızlığını önlemek için şifreleme ve cihaz kimlik doğrulaması özelliklerine sahiptir. Fibra serisi; sirenler, tuş takımları ve fotoğraf doğrulamalı dedektörler dahil olmak üzere her türlü cihazı destekler.

Nerelerde kullanılır?

Kapı, pencere ve iç mekân hareketlerini algılayarak alarm paneline bildirir; izinsiz girişi henüz başlangıç aşamasında fark etmeyi sağlar.

Kurulum ve uyumluluk

Superior MultiTransmitter IO (4X4) Fibra, Ajax Hub serisi merkez ünitelerle çalışır ve Ajax uygulamasından QR kodla sisteme eklenir.

Tüm özellikler

4 giriş üçüncü taraf cihazları bağlamak için
4 çıkış (2 lojik ve 2 röle çıkışı) bağlı cihazlara güç beslemesini kontrol etmek için
Kapı kilitleme sistemlerinin kolay entegrasyonu kaçınılmazlık ilkesine göre
Giriş ve çıkışların iki çalışma modu atım ve çift konumlu cihazlar için
Çok sayıda olay türü bağlı cihazlar için
Zaman açısından etkin kurulum otomatik EOL direnç ölçümü sayesinde
KeyArm Zone ve panjur modları
Fibra kablolu iletişim
Otomatik aygıt yazılımı güncellemeleri
400 m'ye kadar cihazlar ve entegrasyon modülü arasında kablolu bir bağlantı

Dokümanlar

Veri sayfası ve kullanım kılavuzları.

Teknik Bilgi Formu (Datasheet)PDF · Superior MultiTransmitter IO (4X4) Fibra Kullanım KılavuzuPDF · Superior MultiTransmitter IO (4X4) Fibra AB Uygunluk Beyanı (CE)PDF · Superior MultiTransmitter IO (4X4) Fibra

Sık sorulanlar

Superior MultiTransmitter IO (4X4) Fibra hakkında kısa yanıtlar.

Superior MultiTransmitter IO (4X4) Fibra hangi panel ile çalışır?

Superior MultiTransmitter IO (4X4) Fibra, Ajax Hub serisi merkez üniteleriyle (Hub 2, Hub 2 Plus, Hub Hybrid vb.) çalışır ve Ajax uygulamasından sisteme eklenir.

Superior MultiTransmitter IO (4X4) Fibra cep telefonundan yönetilebilir mi?

Evet. Ajax sistemleri Ajax Security System uygulamasıyla kurulup devreden çıkarılabilir; alarm anında anlık bildirim alınır.

Superior MultiTransmitter IO (4X4) Fibra fiyatı ne kadar?

Superior MultiTransmitter IO (4X4) Fibra için fiyat; adet, proje kapsamı ve güncel kura göre değiştiğinden teklif usulüyle verilir. Ürünü teklif listenize ekleyerek veya telefon/WhatsApp hattımızdan ulaşarak aynı iş günü içinde fiyat ve stok bilgisi alabilirsiniz.
