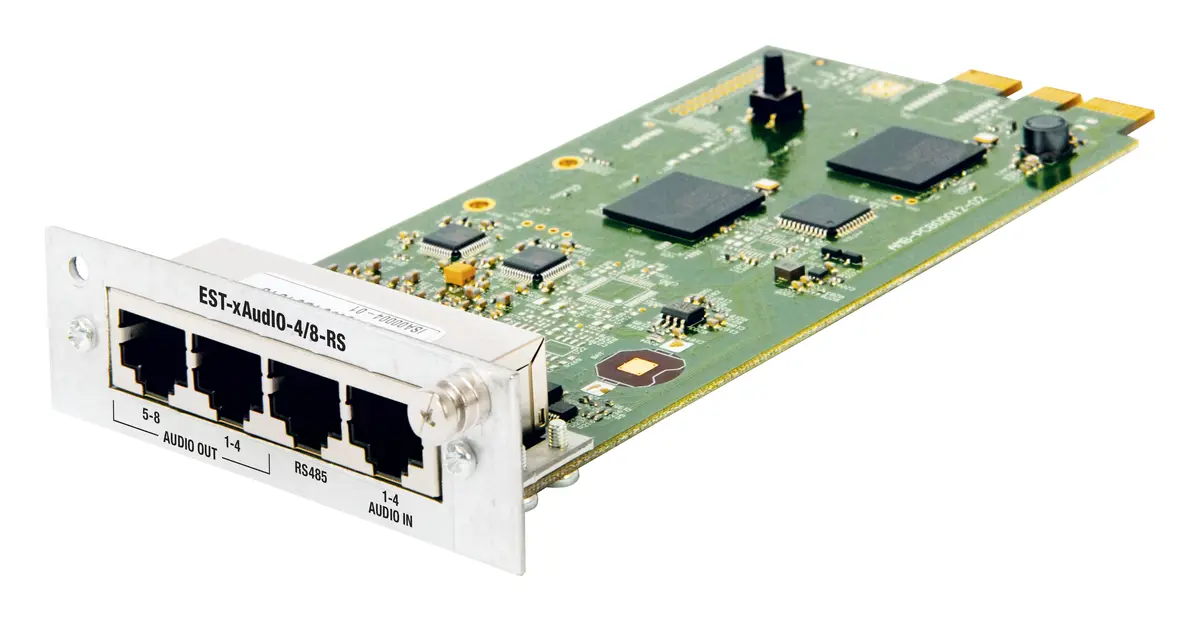

Edwards EST-XAUDIO-4/8-RS Acil Anons Genişleme Kartı

ModelEST-XAUDIO-4/8-RS

Edwards EST-XAUDIO-4/8-RS (PAVA EST Control Units elements ailesi), acil anons genişleme kartı ürünüdür. Öne çıkan özellikleri: EN 54 uyumluluğu.

Sertifika: EN 54

Fiyat ve stok bilgisi alınAynı gün dönüş

Adet ve proje bilginize göre güncel fiyat, stok ve teslim süresini iletelim.

Ara WhatsApp

Distribütör garantili

81 ile sevkiyat

Teknik destek

Function card 4 audio input / 8 audio output

Teknik özellikler

Üretici veri sayfasından derlenmiştir; proje öncesi güncel datasheet ile teyit edilmesi önerilir.

Elektriksel 2 satır

Akım Tüketimi	100 mA @ 48 V (typical)
Source of power	EST-CU-8LCD Control Unit main backplane

Fiziksel 1 satır

Boyutlar	70 x 160 x 25 mm (W x H x D)

Çevresel 3 satır

Çalışma Sıcaklığı	0 to +70°C
Depolama Sıcaklığı	-20 to +70°C
Bağıl Nem	5 to 95% noncondensing (storage); 15 to 80% noncondensing (operation)

Sertifikalar ve Uyumluluk 1 satır

Standartlar	EN54-16

Audio input 5 satır

Number of audio inputs	4
Type of audio inputs	Differential
Type of connector	1 x RJ45
Input impedance	≥10 kΩ
Giriş Gerilimi	3 Vrms max.

Audio output 9 satır

Number of audio outputs	8
Type of audio outputs	Symmetrical
Type of connector of audio inputs	2 x RJ45
Pass band	20 Hz to 20 kHz (@ 1 dB), 400 Hz to 8 kHz (@ 0,1 dB)
Non-linear distortion (THD+IMD)	≤0,05%
Reserve output power (headroom)	10 dB
Relation signal/noise	≥90 dB
Channel separation	≥80 dB
Output impedance	600 Ω

RS485 interface 3 satır

Number of seats	1 x RJ45
Transmission speed	≥19200 bps
RS485 connector supply	48 V with current efficiency 2 A

Genel bakış

Edwards EST-XAUDIO-4/8-RS kullanım alanları ve özellikleri.

Edwards EST-XAUDIO-4/8-RS (PAVA EST Control Units elements ailesi), acil anons genişleme kartı ürünüdür.

Overview

This audio intput/output card is destined for a function slot of EST-CU-8LCD. It offers 4 line audio inputs via an RJ45 connector as well as 8 symmetrical outputs via an RJ45 connector for leading out audio signals to the external devices or amplifiers of the EST ENT VES system. The card is also equipped with an RS485 interface with the help of which the EST ENT VES system can be controlled or integrated with devices offered by other producers.

Nerelerde kullanılır?

Yangın algılama sisteminde giriş/çıkış kontrolü, loop izolasyonu veya kurulum aksesuarı olarak kullanılır.

Kurulum ve uyumluluk

Yangın algılama sistemleri; Binaların Yangından Korunması Hakkında Yönetmelik ve TS EN 54 standardına uygun olarak projelendirilmeli ve yetkili ekiplerce devreye alınmalıdır.

Dokümanlar

Veri sayfası ve kullanım kılavuzları.

Datasheet (Teknik Föy) (İngilizce)PDF · EST-XAUDIO-4/8-RS Broşür (İngilizce)PDF · EST-XAUDIO-4/8-RS Performans Beyanı (DoP) (İngilizce)PDF · EST-XAUDIO-4/8-RS CPR Sertifikası (İngilizce)PDF · EST-XAUDIO-4/8-RS Non EU certificate (İngilizce)PDF · EST-XAUDIO-4/8-RS DoC (İngilizce)PDF · EST-XAUDIO-4/8-RS

Sık sorulanlar

EST-XAUDIO-4/8-RS hakkında kısa yanıtlar.

EST-XAUDIO-4/8-RS EN 54 sertifikalı mı?

Ürün dokümanlarında EN 54 standardına uygunluk belirtilmektedir. Proje teslimi için güncel sertifika belgesi talep edilebilir.

EST-XAUDIO-4/8-RS fiyatı ne kadar?

EST-XAUDIO-4/8-RS için fiyat; adet, proje kapsamı ve güncel kura göre değiştiğinden teklif usulüyle verilir. Ürünü teklif listenize ekleyerek veya telefon/WhatsApp hattımızdan ulaşarak aynı iş günü içinde fiyat ve stok bilgisi alabilirsiniz.
