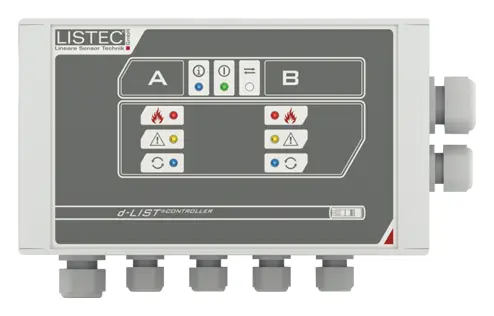

Listec D-LCON D-LIST Doğrusal Kablo Tipi Sıcaklık Dedektörü Kontrol Ünitesi

D-LIST kapalı kablo yapısı ile zorlu çevre koşullarında bile çalışabilmesi için tasarlanmış bir sıcaklık ölçüm sistemidir. EN 54-22 standardına uygun olup, resetlenebilir, doğrusal kablo tipi (SEC 15) sıcaklık detektörleri ile birlikte çalışır. SEC 15 sensör kablosu 2 damarlı flat kablo ve onlara bağlı herbiri adreslenebilir sıcaklık sensörlerinden oluşur. A/B sensor kablo girişi portlarına, 10m sensör aralıklı kablo ile mak. 320m’ye kadar, 1m sensör aralıklı kablo ile mak. 100m’ye kadar bağlantı yapılabilir. Uygulama alanına bağlı olarak sensör mesafesi serbestçe seçilebilir. Gerektiğinde kablo birkaç kez dallara da ayrılabilir. Sensörler, fiziksel konumlarının tam olarak tanımlanabilmesi için sabit adreslere sahiptir. Kablo içindeki sensörlerin konumu kablo kılıfı üzerinde ardışık 3 ila 4 haneli bir sayıyla işaretlenmiştir. Ayrıca kablo numarası da her sensör baskısında belirtilir, böylece her kablo ve her sensör geriye doğru takip edilebilir. Kablo, elektromanyetik etkilerden korumak için tamamen alüminyum folyo ile kaplanmıştır. Kaplama malzemeleri halojen içermez ve alev geciktirici özelliktedir. MM.SDD.619 Rev.No:3 d-LIST controller (d-LCON) Satış Destek Dökümanı S 1/4

D-LIST kapalı kablo yapısı ile zorlu çevre koşulları nda bile çalışabilmesi için tasarlanmış bir sıcaklık ölçüm sistemidir. EN 54-22 standardına uygun olup, resetlenebilir , doğrusal kablo tipi ( SEC 15 ) sıcaklık detektörleri ile birlikte çalışır.

SEC 15 sensör kablosu 2 damarlı flat kablo ve onlara bağlı herbiri adreslenebilir sıcaklık sensörleri nden oluşur. A/B sensor kablo girişi portları na, 10m sensör aralıklı kablo ile mak. 320m ’ye kadar, 1m sensör aralıklı kablo ile mak. 100m’ye kadar bağlantı yapılabilir.

Uygulama alanına bağlı olarak sensör mesafesi serbestçe seçilebilir. Gerektiğinde kablo birkaç kez dallara da ayrılabilir. Sensörler , fiziksel konumlarının tam olarak tanımlanabilmesi için sabit adreslere sahiptir . Kablo içindeki sensörlerin konumu kablo kılıfı üzerinde ardışık 3 ila 4 haneli bir sayıyla işaretlenmiştir. Ayrıca kablo numarası da her sensör baskısında belirtilir, böylece her kablo ve her sensör geriye doğru takip edilebilir. Kablo, elektromanyetik etkilerden korumak için tamamen alüminyum folyo ile kaplanmıştır . Kaplama malzemeleri halojen içermez ve alev geciktirici özelliktedir .

• SEC 15 sensör kabloları ve/veya ESD harici sensörleri tarafından ölçülen sıcaklıkları yorumlama ve yangın alarm sinyali verme
• A ve B olmak üzere 2 adet sensör kablosu giriş portu
• Maks. sıcaklık değerine ve algoritmaya özgü sıcaklık değişimine göre alarm tetiklemesi
• Akıllı değerlendirme algoritmaları ile asılsız alarmların önlenmesi
• EN 54-22:2015 + A1:2020 standardına uygun tasarım
• Ünite üzerindeki LED göstergeler ile alarm durumlarının gösterilmesi
• Haberleşme protokolleri vasıtasıyla alarm ve hata mesajlarının üst sistemlere iletilebilmesi için 32 adede kadar programlanabilir bölge
• Kapalı devre izleme için loop dirençleri ile konfigüre edilebilir röle çıkışları
• Muhafaza: 289,5 x 177,5 x 91,0 mm (G x Y x D, maksimum kablo rakorları dahil)
• Alüminyum, RAL 7035 toz boyalı, açık gri renk
• NBR O-Ringli ve contalı metrik poliamid kablo rakorları

Nerelerde kullanılır?

Konut, ofis, otel ve endüstriyel alanlarda yangının ilk belirtilerini algılamak için tavana monte edilir.

Kurulum ve uyumluluk

Yangın algılama sistemleri; Binaların Yangından Korunması Hakkında Yönetmelik ve TS EN 54 standardına uygun olarak projelendirilmeli ve yetkili ekiplerce devreye alınmalıdır.

Tüm özellikler

• SEC 15 sensör kabloları ve/veya ESD harici sensörleri tarafından ölçülen sıcaklıkları yorumlama ve yangın alarm sinyali verme
• A ve B olmak üzere 2 adet sensör kablosu giriş portu
• Maks. sıcaklık değerine ve algoritmaya özgü sıcaklık değişimine göre alarm tetiklemesi
• Akıllı değerlendirme algoritmaları ile asılsız alarmların önlenmesi
• EN 54-22:2015 + A1:2020 standardına uygun tasarım
• Ünite üzerindeki LED göstergeler ile alarm durumlarının gösterilmesi
• Haberleşme protokolleri vasıtasıyla alarm ve hata mesajlarının üst sistemlere iletilebilmesi için 32 adede kadar programlanabilir bölge
• Kapalı devre izleme için loop dirençleri ile konfigüre edilebilir röle çıkışları
• Muhafaza: 289,5 x 177,5 x 91,0 mm (G x Y x D, maksimum kablo rakorları dahil)
• Alüminyum, RAL 7035 toz boyalı, açık gri renk
• NBR O-Ringli ve contalı metrik poliamid kablo rakorları
